Johdatus noise-funktioihin (ja satunnaiseen maastogeneraatioon)

By Arttu Mäkinen



Sisällysluettelo

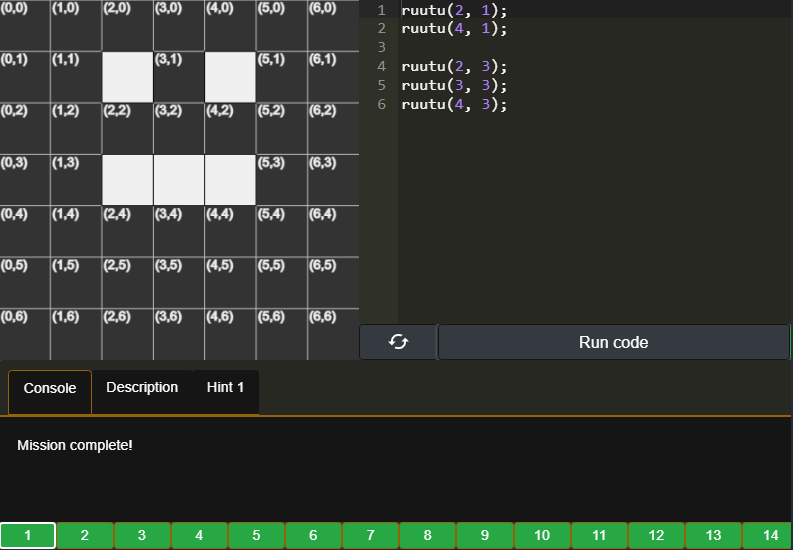

igno.cc/loops

Jos aikaisempaa kokemusta for-silmukoista ei ole, kannattaa käydä tekemässä igno.cc/loops haaste jossa käydään läpi 2D-taulukon modifioimista for-silmukoilla

1D-noise

Koodataan Hill Climb Racing -tyylinen maastogeneraatiosysteemi editor.p5js.org ympäristössä

Jos arvostaa silmiään kannattaa vaihtaa Dark Theme:en painamalla oikeassa yläkulmassa olevaa asetus/hammasratasikonia ja valitsemalla Dark tai High Contrast. Ympäristöön kirjautuminen kannattaa ettei menetä koodejaan selaimen kaatuessa etc

Pohja

Uuden projektin kuuluisi näyttää tältä:

xxxxxxxxxx
function setup() {
  createCanvas(400, 400);
}
​
function draw() {
  background(220);
}

setup() funktion aaltosulkujen sisäinen koodi suoritetaan kerran ohjelman alkaessa.

createCanvas(width, height) tekee uuden kuvan (tässä tapauksessa 400 pikseliä korkean ja leveän) jolle voimme jatkossa piirtää P5:n piirtofunktioilla

draw() functio suoritetaan jokaisella framella / ruudunpäivityksellä

background() piirtää taustan. Jos sille annetaan argumenttina yksi luku 0-255 välillä se piirtää väriksi mustan (0) , valkoisen (255) tai jonkun harmaan sävyn niiden välillä (0-255). arvoksi voi antaa myös RGB (red, green, blue) arvon jolloin esim background(255,0,0) piirtäisi punaisen taustan. Arvon voi antaa myös tekstinä background('red')



Aloitetaan pisteellä

Aloitetaan piirtämällä piste:

xxxxxxxxxx
function draw() {
  background(220);
  point(5,5) // <--
}



Todetaan että sitä ei meinaa nähdä joten lisätään pisteen (ääriviivan eli stroken) kokoa:

xxxxxxxxxx
function draw() {
  background(220);
  strokeWeight(5) // <--
  point(5,5)
}



Lisätään x ja y muuttujat joiden perusteella piste sijoitetaan. Kokeillaan liikutella pistettä manuaalisesti arvoja muuttamalla.

xxxxxxxxxx
function draw() {
  background(220);
  strokeWeight(5)

  var x = 200; // <--
  var y = 200; // <--
  point(x,y)
}



Piirretään horisontaali viiva while-silmukalla:

xxxxxxxxxx
  var x = 0;
  var y = 200;

  while (x < 400) {
    point(x,y) // <--
    x += 1
  }



Muutetaan while-silmukka for-silmukaksi. Painota että for-silmukka ainoastaan lyhenne/shorthand äsken kirjoitetulle while-silmukalle ja mikään ei oikeasti muutu:

xxxxxxxxxx
  var y = 200;
  for(var x = 0; x < 400; x += 1) {
    point(x,y)
  }



Tässä vaiheessa kannattaa ehkä korvata arvo 400 width-muuttujalla:

xxxxxxxxxx
  var y = 200;
  for(var x = 0; x < width; x += 1) {
    point(x,y)
  }



Siirtään muuttujan y määrittely for silmukan sisälle. Kokeilu havainnollistamisen vuoksi y:n arvoja x, 2x, -x tai vaikkapa 200 + sin(x*0.05) * 100 (<= tai .. * x):

xxxxxxxxxx
  for(var x = 0; x < width; x += 1) {
    var y = x; // <--
    point(x,y)
  }



Kokeile käyttää noise-funktiota. Huomaat että ruudun ylhäälle ilmestyy suttua. Tämä johtuu siitä että noise()-funktio palauttaa aina luvun välillä 0-1 eli y-koodrinaatit saavat arvoiksi 0-1

xxxxxxxxxx
    var y = noise(x) // <--
    point(x,y)



Kokeile kertoa lauseke jollain luvulla (0 - height) ja huomaat että pisteet jakautuvat eri korkeuksille melko kaaoottisesti. Aseta lopulta kertoimeksi height

xxxxxxxxxx
    var y = noise(x) * height // <--
    point(x,y)



Jaa noise-funktion argumentti eri luvuilla ja katso mitä tapahtuu. Aloita vaikka pienestä jakajasta 10 => 20 => 50 => 100

xxxxxxxxxx
    var y = noise(x/20)*height // <--
    point(x,y)

Lopulta visualisoi tätä hiiren x koordinaatilla noise(x/mouseX) ja liikuttele hiirtä vasemmalle ja oikealle ruudun päällä. Itse jätän luvun lopulta kuitenkin arvoon 200

---

xxxxxxxxxx
function setup() {
  createCanvas(400, 400);
}
​
​
function draw() {
  background(220);
  strokeWeight(2)

  for(var x = 0; x < width; x += 1) {
    var y = noise(x/200)*height
    point(x,y)
  }
}

^ Nyt koodin pitäisi näyttää tältä. Jos painat Play-symbolia useasti suorittaaksesi ohjelman, huomaat että maasto on joka kerralla erilainen. Tämä johtuu siitä että noise-algoritmi arpoo joka suorituksella uuden seedin, joka perusteella maailma generoidaan. Tämä termi voi olla tuttu esimerkiksi Minecraftista, jossa saman seedin kirjoittamalla maailmanluonnissa saa aina samanlaisen maailman

Kokeillaan seuraavaksi miten voisimme valita seedin omaan maailmaamme:

---

xxxxxxxxxx
function setup() {
  noiseSeed(123) // <--
  createCanvas(400, 400);
}



Nyt joka suorituksella meille generoituu samanlainen vuoristo. Kokeile vaihtaa numeroita.

---

xxxxxxxxxx
var x_alku = 0; // <---
​
function setup() {...}
​
function draw() {
  background(220)
  strokeWeight(2)

  for(var x = 0; x < width; x += 1) {
    var y = noise(x_alku + x/200)*height // <---
    point(x,y)
  }
}

Koitetaan saada maasto liikumaan eteenpäin kuten Hill Climb Racing:issa. Tehdään muuttuja x_alku joka kuvastaa vasemman reunan x-koordinaattia.

1. Alusta muuttuja ensimmäisellä rivillä var x_alku = 0
2. Sijoita se noise-funktion argumenttiin, jotta se vaikuttaa johonkin noise(x_alku + x/200)
3. Kokeile kasvattaa muuttujan arvoa vaikka 0.2 kerrallaan. Eli var alku = 0.0, sitten 0.2 => 0.4 => 0.6 => 0.8 => 1.0. Huomaat että maasto siirtyy eteenpäin vähän kerrallaan.

---

Vuoriston liikutteleminen käsin on työkästä. Lisätään x_alku += 0.1 jotta maasto lähtee liikkumaan automaattisesti. Arvos kasvattamalla saa vuoriston liikkumaan hitaammin tai nopeammin:

xxxxxxxxxx
  x_alku += 0.01 // <--
  for(var x = 0; x < width; x += 1) {
    var y = noise(x_alku + x/200)*height
    point(x,y)
  }



Vaihdetaan point(x,y)-funktio line(x1,y1, x2,y2)-funktioksi jolloin vuoren korkeudelta piirretään pystysuora viiva ruudun alareunaan. Nyt meille piirtyy jo kunnollinen vuoristo!

xxxxxxxxxx
  for(var x = 0; x < width; x += 1) {
    var y = noise(x_alku + x/200)*height
    line(x,y,  x,height) // <---
  }

---

Lisätään värit. Muista että stroke() ja background()-funktiot toimivat RGB-arvojen lisäksi myös värien nimillä stroke('blue') ja heksaluvuilla stroke('99F2FF')

xxxxxxxxxx
var x_alku = 0;
​
function setup() {
  noiseSeed(123)
  createCanvas(400, 400);
}
​
function draw() {
  background('lightblue') // <-- Taivas/tausta
  strokeWeight(2)

  x_alku += 0.01
  for(var x = 0; x < width; x += 1) {
    var y = noise(x_alku + x/200)*height

    stroke('brown') // <-- Maa
    line(x,y,  x, height)
  }
}

---



xxxxxxxxxx
function draw() {
  background('lightblue')
  strokeWeight(2)

  x_alku += 0.01
  for(var x = 0; x < width; x += 1) {
    var y = noise(x_alku + x/200)*height
    stroke('brown')

    line(x,y,  x, height)

    if (y > 200) {      // Veden raja
      stroke('blue')
      line(x,y, x, 200)
    }

    if (y < 100) {      // Lumihuippujen raja
      stroke('white')
      line(x,y, x, 100)
    }
  }
}

Lisätään vielä järvet ja lumihuiput vuorille!

Eli jos y on isompi (alempana) kuin veden korkeusraja (200) niin piirretään sininen viiva y-korkeuden ja vesiraja-y:n (200) välille line(x,y, x, 200).

Jos y on pienempi (korkeammalla) kuin lumihuippujen raja (100) niin piirretään viiva y-korkeuden ja lumiraja-y:n (100) välille line(x,y, x, 100)

---



xxxxxxxxxx
var x_alku = 0;
​
function setup() {
  noiseSeed(123)
  createCanvas(400, 400);
}
​
function draw() {
  background('lightgreen') // <--
  strokeWeight(2)

  x_alku += 0.01
  for(var x = 0; x < width; x += 1) {
    var y = noise(x_alku + x/200)*height
    stroke(100, 80, 30)

    line(x,y,  x, height)

    if (y > 200) {      // Veden raja
      stroke('cyan')    // <--
      line(x,y, x, 200)
    }

    if (y < 100) {         // Lumihuippujen raja
      stroke('lightgray')  // <--
      line(x,y, x, 100)
    }
  }
}

Valitsin äsken värit nimensä perusteella jotta ne vastaisivat esittämiänsä maaelementtejä. Tämä näytti todella rumalta, joten tässä oma yritykseni tyylitellä maasto

^ Laita hiiri kuvan päälle aktivoidaksesi koodi





Terraria

Tehdään äskinen mutta palikoilla!

Tähän käytetään samaa ruudukkokirjastoa, jota käytettiin igno.cc/loops harjoituksissa.

Tätä varten se on linkattava index.html tiedostoon

xxxxxxxxxx
  <head>
    <script src="https://igno.cc/opetus/taulukot/kirjasto.js"></script>
    ... muut P5-kirjastot ...
  </head>



Kasvata canvaksen resoluutiota createCanvas(600, 600)

Lisää ruudukkokirjaston ruudukko(10, true) funktio. Ensimmäinen argumentti määrittää ruudukon leveyden ja korkeuden, toinen määrää piirretäänkö ruutujen koordinaatit (taulukoissa ruutuja kutsutaan soluiksi cell ja koordinaatteja indekseiksi index)

xxxxxxxxxx
function setup() {
  createCanvas(600, 600);
}
​
function draw() {
  background(220);
  ruudukko(10, true) // <--
}



Piirretään harjoituksen vuoksi ensimmäinen ruutu:

xxxxxxxxxx
function draw() {
  background(220);
  ruudukko(10, true) // <--
  ruutu(4,4)
}

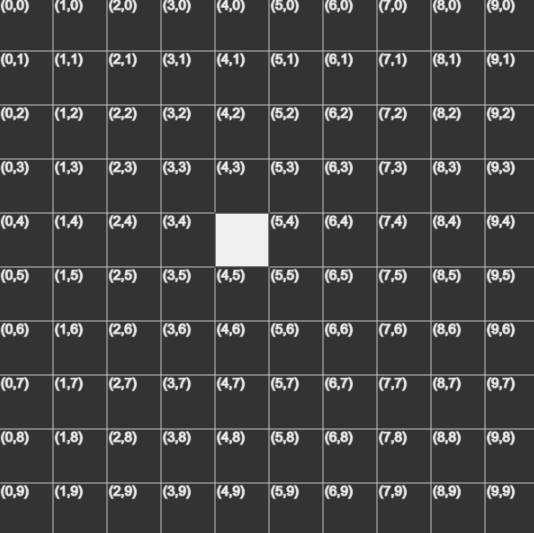

Lopputuloksen pitäisi näyttää tältä:



Piirretään vaakasuora viiva käytteän ruudukko-kirjaston leveys-muuttujaa joka kertoo ruudukon leveyden ja korkeuden (tällä hetkellä 10):

xxxxxxxxxx
function draw() {
  background(220);
  ruudukko(10, true)

  var x = 0;
  while (x < leveys) {
    ruutu(x, 4);
    x++;
  }
}



Muutetaan äskinen for-silmukaksi. Taas muistetaan ettei koodin toiminnallisuus muutu mitenkään, for-silmukka on vain lyhenne äskiselle silmukalle:

xxxxxxxxxx
function draw() {
  background(220);
  ruudukko(10, true)
​
  for (var x = 0; x < leveys; x += 1) {
    ruutu(x, 4);
  }
}



Tehdään y-muuttuja ja asetetaan sen arvo noise-funktiolla:

xxxxxxxxxx
  for (var x = 0; x < leveys; x += 1) {
    var y = noise(x)
    ruutu(x, y);
  }

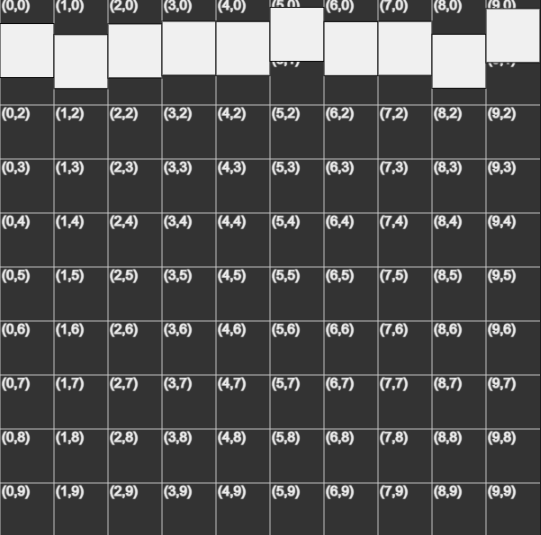

Ruudut ilmestyvät ruudukon väliin. Tämä johtuu taas siitä että noise() palauttaa desimaalilukuja 0-1:n välillä. MIKÄÄN järkevä taulukko ei tukisi desimaaleja, mutta tämä on itse koodaamani joten se ei ole järkevä.

---

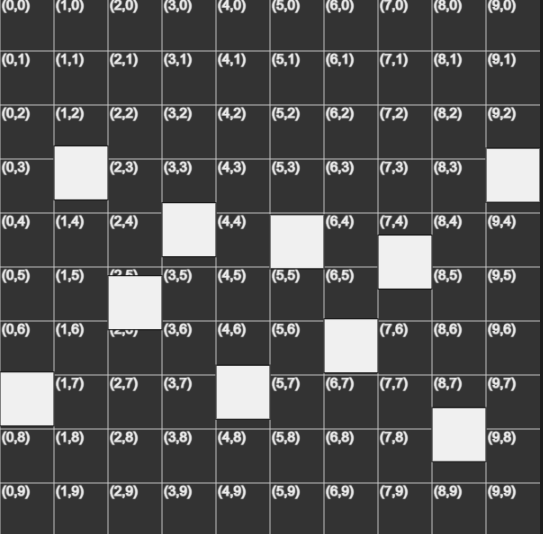

Kerrotaan noise(x):n lopputulos leveys-muuttujalla jotta saadaan ruudut leviämään koko ruudukon korkeudelle:

xxxxxxxxxx
  for (var x = 0; x < leveys; x += 1) {
    var y = noise(x) * leveys;
    ruutu(x, y);
  }

---

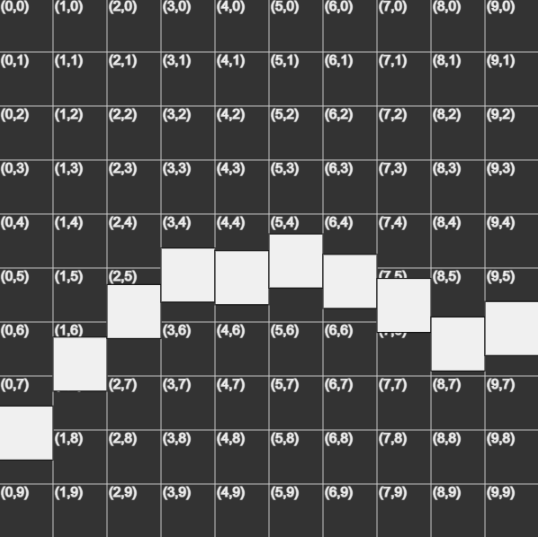

Jaetaan noise(x) eri luvuilla, jotta saadaan vähemmän kaaoottista noise()-maastoa. Itse pidin noise(x/5) lopputuloksesta:

xxxxxxxxxx
  for (var x = 0; x < leveys; x += 1) {
    var y = noise(x/5) * leveys;
    ruutu(x, y);
  }

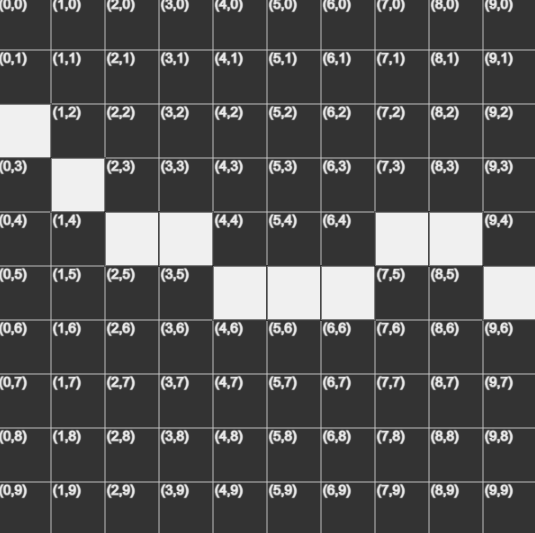

Pyöristetään ruutujen kordinaatit alaspäin floor()-funktiolla, jotta saataisiin ruudukko toimimaan järkevästi:

xxxxxxxxxx
for (var x = 0; x < leveys; x += 1) {
    var y = noise(x/5) * leveys;
        y = floor(y)
    ruutu(x, y);
}

---

Värjätään ruudukko vihreäksi:

xxxxxxxxxx
for (var x = 0; x < leveys; x += 1) {
var y = noise(x/5) * leveys;
y = floor(y)
​
vari("vihrea") // <--
ruutu(x, y);

---

Piirretään mutaa(/dirt) maahan saakka:

xxxxxxxxxx
​
for (var x = 0; x < leveys; x += 1) {
    var y = noise(x/5) * leveys;
    y = floor(y)
​
    vari("vihrea")
    ruutu(x,y)
​
    for(y = y + 1; y < leveys; y++) {
        vari("ruskea")
        ruutu(x, y);
    }
}

---

Lisätään ruudukon kokoa

xxxxxxxxxx
function draw() {
  ruudukko(30, true)
  ...
}

---

..ja poistetaan koordinaatit:

xxxxxxxxxx
function draw() {
  ruudukko(30, false)
  ...
}

---

Lisätään mudan lisäksi kivimateriaali:

xxxxxxxxxx
for (var x = 0; x < leveys; x += 1) {
    var y = noise(x/5) * leveys;
    y = floor(y)
​
    fill("green")
    ruutu(x,y)
​
    var muta_alin = y + 3 + irandom(3)
​
    for(y = y + 1; y < leveys; y++) {
        if (y < muta_alin) vari("ruskea")
        else               vari("harmaa")
​
        ruutu(x, y);
    }
}

---

Lisätään tausta:

xxxxxxxxxx
function draw() {
  ruudukko(30, false);
  background("lightgreen")
  ...
}

---

Nyt koodin pitäisi näyttää tältä:

xxxxxxxxxx
function draw() {
  ruudukko(30, false)
  background("lightblue")
​
  for (var x = 0; x < leveys; x += 1) {
    var y = noise(x/10) * leveys; // muutin myös "x/5" => "x/10"
        y = floor(y)

    fill("green")
    ruutu(x,y)

    var muta_alin = y + 3 + irandom(3)

    for(y = y + 1; y < leveys; y++) {
      if (y < muta_alin) vari("ruskea")
      else               vari("harmaa")

      ruutu(x, y);
    }
  }
}

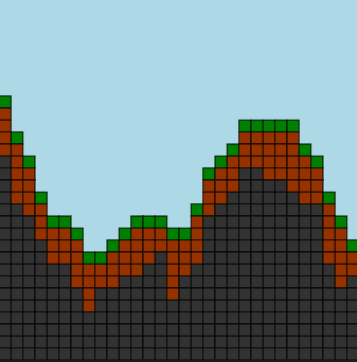

...ja lopputuloksen tältä:

---

Lisätään vielä puita. Lisää ihan koodin pohjalle piirraPuu(x,y)-funtio:

xxxxxxxxxx
function piirraPuu(x, y) {
  // Puun varsi
  vari("ruskea")
  ruutu(x, y-1)
  ruutu(x, y-2)
  ruutu(x, y-3)

  // Lehdet
  vari("tummavihrea")
  ruutu(x, y-4)
  ruutu(x-1, y-4)
  ruutu(x+1, y-4)
  ruutu(x, y-5)
}

Ja kutsu koodia vihreän ruoho-blockin piirtokoodin alla (x-for-silmukan sisällä, muttei y-for-silmukan:

xxxxxxxxxx
fill("green")
ruutu(x,y)
​
if (irandom(5) == 1) { // 1/5 mahdollisuus että ilmestyy puu
    piirraPuu(x,y)
}

---

Nyt koko koodin pitäisi näyttää tältä:

xxxxxxxxxx
var x_alku = 10;
​
function setup() {
  createCanvas(400, 400);
}
​
function draw() {
  ruudukko(30, false)
  background("lightblue")
​
  for (var x = 0; x < leveys; x += 1) {
    var y = noise(x/10) * leveys;
        y = floor(y)

    fill("green")
    ruutu(x,y)

    if (irandom(5) == 1) { // <-------
      piirraPuu(x,y)
    }

    var muta_alin = y + 3 + irandom(3)

    for(y = y + 1; y < leveys; y++) {
      if (y < muta_alin) vari("ruskea")
      else               vari("harmaa")

      ruutu(x, y);
    }
  }
}
​
function piirraPuu(x, y) {
  vari("ruskea")
  ruutu(x, y-1)
  ruutu(x, y-2)
  ruutu(x, y-3)

  vari("tummavihrea")
  ruutu(x, y-4)
  ruutu(x-1, y-4)
  ruutu(x+1, y-4)
  ruutu(x, y-5)
}

ja pelin tältä:

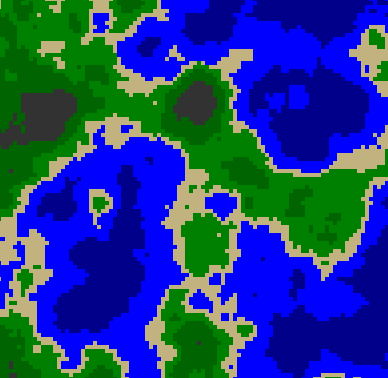

Saari-maastogeneraatio

xxxxxxxxxx
var y_alku = 0;
var koko = 4;
​
function setup() {
  createCanvas(400, 400);

  noiseDetail(6);
  //noiseSeed(1234);
}
​
function draw() {
  frameRate(30);
  noStroke();

  for(var x = 0; x < 400; x += koko) {
    for(var y = 0; y < 400; y += koko) {

      var syvyys = noise(x/100, y_alku + y/100);
      fill(syvyys*255); //värjää

      if      (syvyys > 0.6) fill("darkblue");
      else if (syvyys > 0.5) fill("blue");
      else if (syvyys > 0.46) fill(194, 178, 128)
      else if (syvyys > 0.4) fill("green");
      else if (syvyys > 0.3) fill("darkgreen");
      else if (syvyys > 0.15) fill(50);
      else                    fill("white");

​
      rect(x,y, koko, koko);
    }
  }
  y_alku += 0.1;
}





Ympyräfraktaalit

xxxxxxxxxx
function setup() {
  createCanvas(400, 400);
}
​
function draw() {
  background(0);

  noFill();
  stroke("white");

  ympyra(200, 200, mouseX);

}
​
function ympyra(x, y, sade) {
  circle(x, y, sade)

  if (sade > 2) {
    ympyra(x+sade, y,   sade/2)
    ympyra(x-sade, y,   sade/2)
  }
}

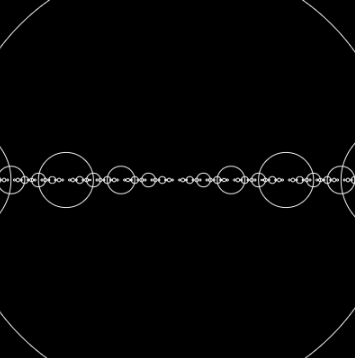

Pitäisi näyttää tältä:
